LED Çerçeve Kalıplarının Bileşenleri

Genel olarak LED çerçeve kalıplarının iki ana türü vardır: iki plakalı kalıplar (genellikle büyük kapı kalıpları olarak bilinir) ve üç plakalı kalıplar (genellikle ince kapı kalıpları olarak bilinir). İki plakalı kalıp veya üç plakalı kalıp olmasına bakılmaksızın LED çerçeve kalıpları genellikle aşağıdaki bileşenlerden oluşur:

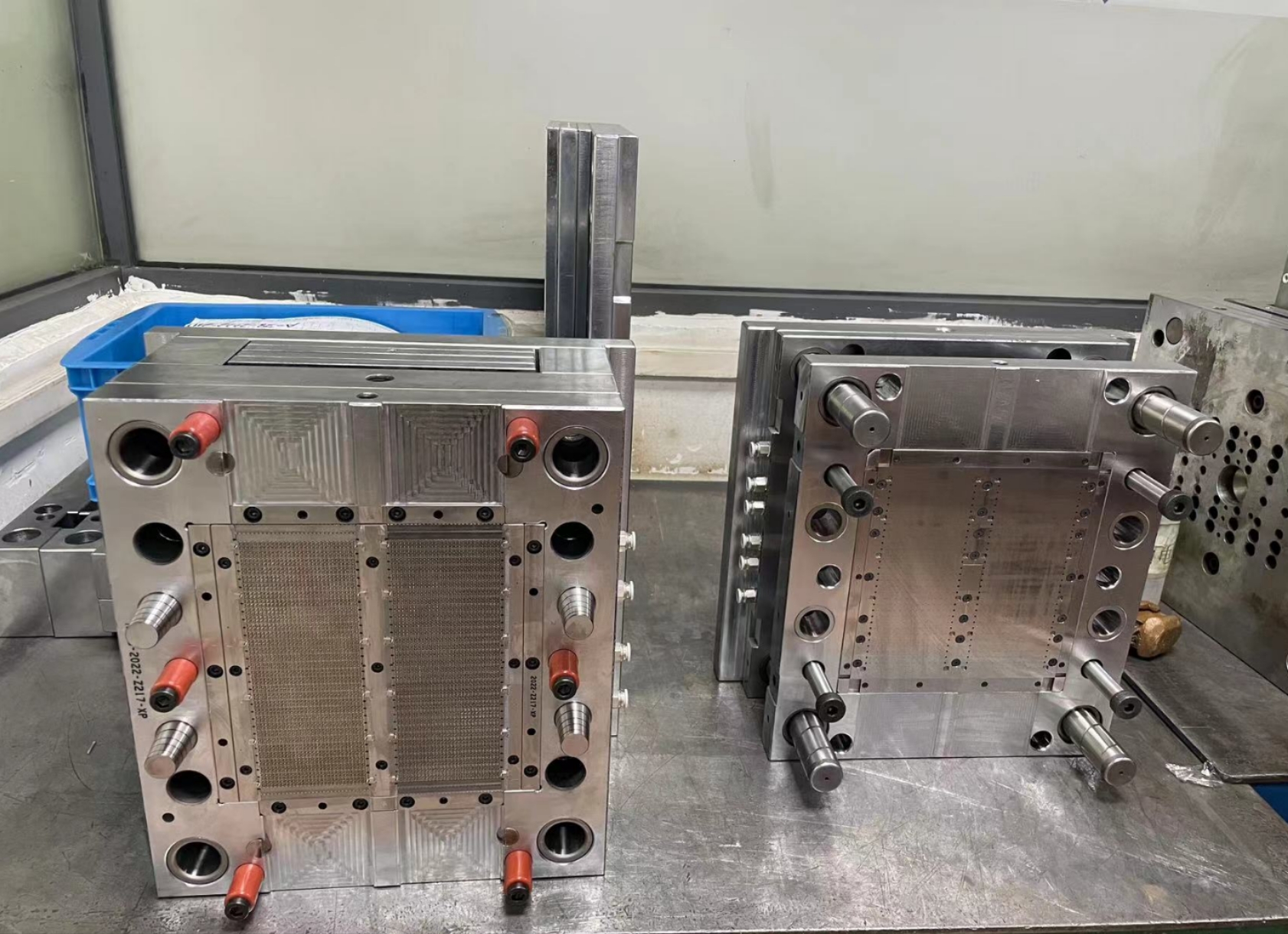

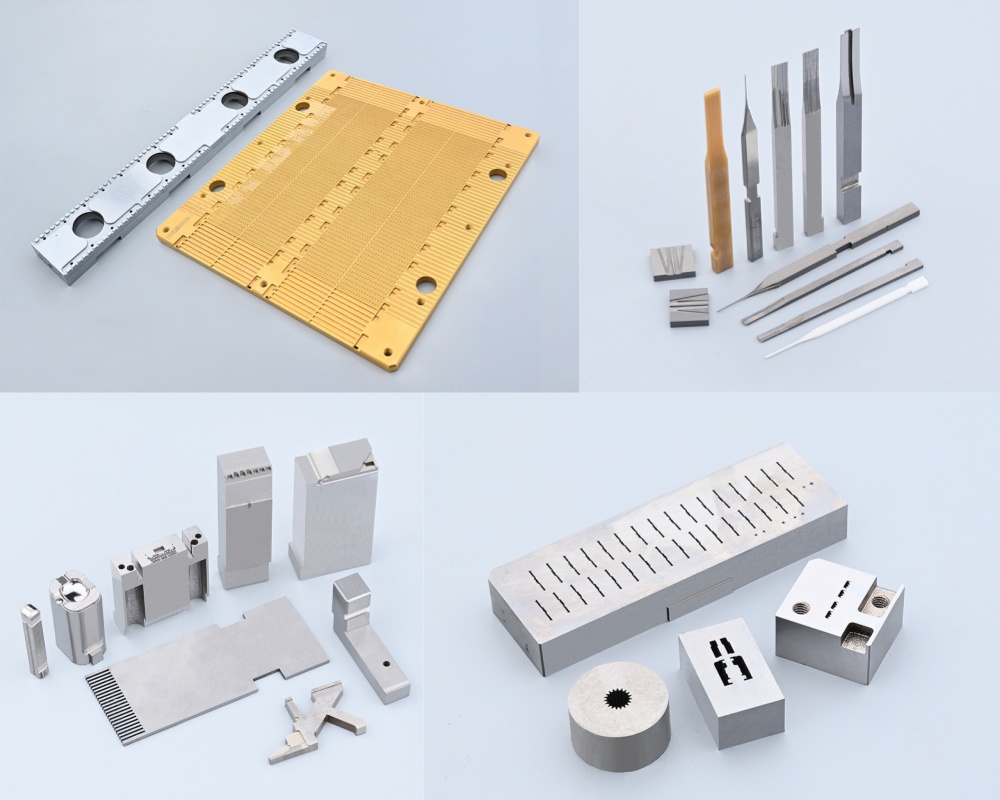

1. Kalıp Tabanı

Kalıp tabanı LED çerçeve kalıbının temel çerçevesini oluşturur. Kalıp tabanında kullanılan çeliğin kalitesi, kalıbın üretim sırasında uzun ömürlü olmasını ve sağlamlığını sağlar.

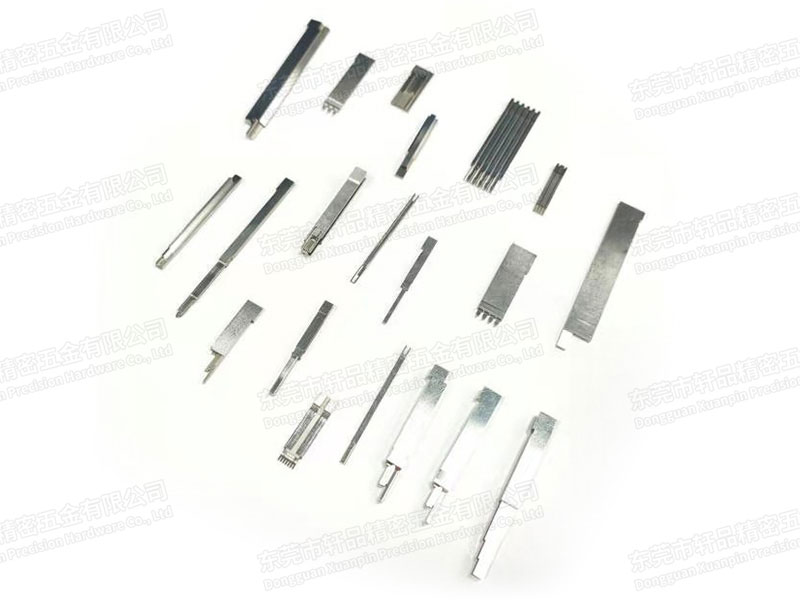

2. LED Çerçeve Kalıbının Çekirdek Parçaları: Boşluk ve Çekirdek

Genellikle kalıp eki veya iç kalıp olarak adlandırılan LED çerçeve kalıbının ana boşluğu ve göbeği, kalıbın en önemli bileşenleridir. Tasarım çalışmalarının çoğu, kapsamlı işlemeye tabi tutulan kalıp parçasına odaklanıyor. Bazı daha basit kalıplarda, özellikle ilk LED çerçeve kalıplarında, ürünün doğrudan şablonun üzerinde oluşturulduğu ayrı bir kalıp eki bulunmayabilir. Bu yapı büyük ölçüde aşamalı olarak kaldırıldı

3. LED Çerçeve Kalıplarının Yardımcı Parçaları

Yardımcı parçalar arasında konumlandırma halkaları, yolluk burçları, ejektör pimleri (yaygın olarak çıkarma pimleri veya ejektör iğneleri olarak bilinir), çekme çubukları (genellikle malzeme çekme pimleri olarak bilinir), destek kolonları, ejektör plakası kılavuz pimleri ve burçları ve destek pimleri (yaygın olarak bilinir) bulunur. atık pimleri olarak).

4. Kalıbın Yardımcı Sistemleri

Tipik olarak LED çerçeve kalıpları aşağıdaki üç sisteme sahiptir: geçit sistemi, çıkarma sistemi ve soğutma sistemi. Bazen eğer plastik malzeme yüksek ısıtma sıcaklığı gerektiriyorsa kalıpta bir ısıtma sistemi de bulunabilir.

5. Çekirdek Çekme Mekanizması

LED çerçeve kalıbının plastik ürün üzerinde yan delikler veya kancalar oluşturması gerekiyorsa kalıp, bu deliklerin veya kancaların kalıptan çıkarılmasını sağlayacak kaydırıcılar, açılı ejektör çubukları veya hidrolik silindirler gibi bir veya daha fazla mekanizma içermelidir. Bu mekanizmalara yan çekirdek çekme mekanizmaları adı verilmektedir.
