Hassas enjeksiyon kalıp bileşenleri: Mükemmel plastik parçaların unsung kahramanları
Enjeksiyon kalıpları içinde, hassas bileşenler "kalp vanaları" gibi işlev görür, doğrudan kalıp ömrünü, doğruluğu ve verimliliği belirler. İşte 8 kritikhassas bileşenlerve onların teknik detayları:
I. Çekirdek hassas bileşenler
1. Sıcak koşucu sistemi
Fonksiyon: erimiş plastik akışını tam olarak kontrol ederek soğuk sümüklü böcekleri ortadan kaldırır
Anahtar Parçalar:
Nozul: Delik Toleransı ± 0.01mm, Titanyum Alaşım Anti-Korozyon
Isıtma Bobinleri: PID sıcaklık kontrolü (± 1 ° C dalgalanma)
İnovasyon:Xp kalıpÇok noktalı sıcaklık telafisi
2. Kılavuz Sistemi
Kritik Bileşenler:
Kılavuz Pimler: Sertlik HRC60+, düzlük ≤0.005mm/m
Burçlar: Yağ ile emprenye edilmiş grafit kendi kendine yağlama
Standart: Japonya JIS B5012 Ultra-Precision Sınıfı
3. ejeksiyon sistemi
Hassas unsurlar:
Ejektör pimleri: SKD61 çelik, ayna cilası (ra≤0.1μm)
Dönüş Pimleri: Ön yüklenmiş yay önleyici tasarım

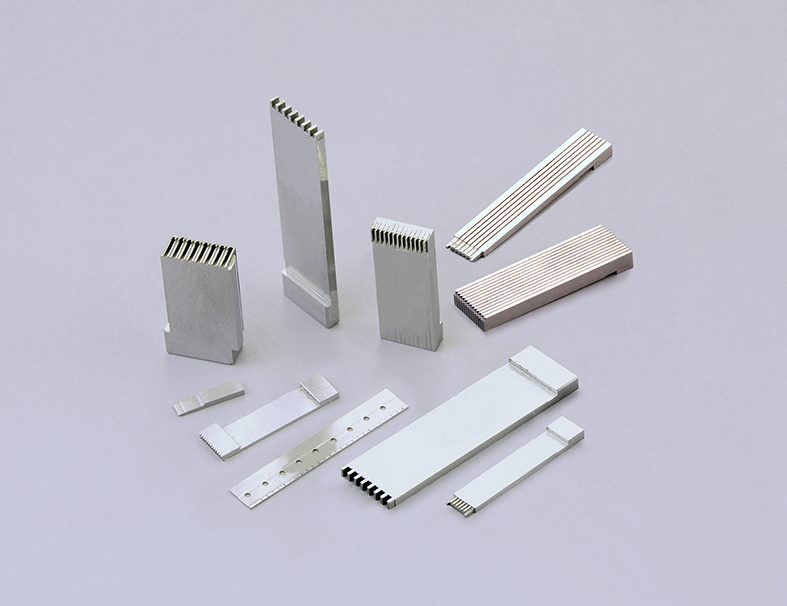

4. Kalıp ekleri
Mikron seviyesi işleme:
Karbür ekleri 5 milyon döngüye dayanıyor
Nano-koatingler (örn. Altin) yapışmayı önleyin
5. Soğutma Sistemi
Atılımlar:
3D baskılı konformal soğutma (% 40 verimlilik kazancı)
Tıbbi kalıplar için bakır alaşım modülleri
6. Havalandırma Sistemi
Hassas Tasarım:
Çok aşamalı havalandırma hatları (0.02-0.05mm derinlik)
Sinterlenmiş metal gözenekli çelikler
7. Sensör Sistemleri
Akıllı İzleme:
Talpuz içi basınç sensörleri (±% 0.5 doğruluk)
Gerçek Zamanlı IR Sıcaklık Geri Bildirimi
8. Hızlı Kalıp Değişimi (QMC)
Hassas uyum:
Hidrolik kelepçe birimleri (± 0.005mm tekrarlanabilirlik)
5480 spline arayüzü

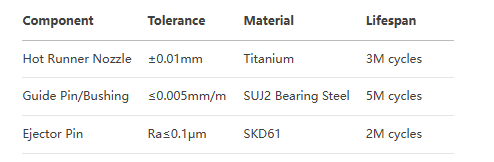

İi. Teknik Özellikler Karşılaştırması
III. Endüstri Uygulamaları
Tıbbi: İnsülin kalemleri için seramik ejektör pimleri (sıfır metal kontaminasyonu)
Elektronik: Tungsten karbür ekleri 0.2 mm'lik zift konektörleri
Optik: Nano cilalı çekirdekler pv <λ/4
IV. Gelecek teknolojileri
Akıllı Bileşenler: Kullanım İzlemeli RFID etiketli ejektörler
Kendi kendine yağlama malzemeleri: grafen kaplamalar (sürtünme katsayısı 0.05)
Atom seviyesi işleme: alt-nanometre pürüzlülüğü için iyon ışını bitirme
Hassas kalıp bileşenlerienjeksiyon kalıplamasının "görünmez şampiyonları", gelişmeleri endüstrinin ilerlemesini artırıyor. Maddi yenilik yoluyla,ultra hassas işlemeve Akıllı İzleme, XP kalıbı doğruluk standardını sürekli olarak yeniden tanımlarS.
